价 格
订货量
¥2.36万
1 - 2
¥2.01万
3 - 4
¥1.86万
价格为商家提供的参考价,请通过"获取最低报价"
获得您最满意的心理价位~
≥5
产品特性:端驱顶针 | 品牌:Tecnologie-FRB | 型号:驱动顶针 |
型式:端面驱动顶针 | 镶硬质合金:多款供选 | 精度:0.003 |
尾椎大端直径:125mm | 总长:268 | 最大外径:136mm |
适用机床:皆可 | 材质:45号钢 | 承载量:大负荷型 |
接头材料:硬质合金 | 尾椎莫氏号数:1号、 2号、 3号、 4号、 5号、 6号 |

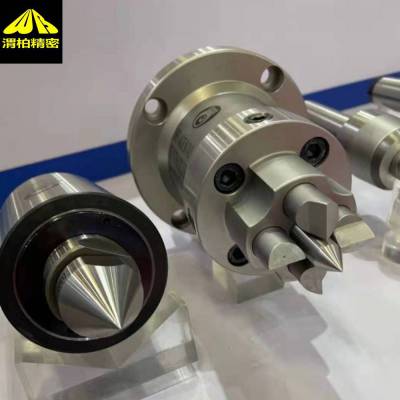

端面驱动顶针-驱动顶针,是一种特殊的夹具,代替鸡心夹,夹持范围为4-800,同时也可以非标定制。端面驱动顶针端处有4个径向销,具备爪钳的抗旋转功能,端面驱动顶针中心有一个中心顶针,顶在工件的中心孔中。总代理渭柏精密机械有限公司提供意大利Tecnologie-FRB端面驱动顶针-驱动顶针实物图片。
意大利Tecnologie-FRB端面驱动顶针技术的特点与应用
FRB端面驱动顶针有专门针对各类机床的独特设计,车削、磨削、重载和齿轮加工四大类驱动顶针满足各种场合的使用,FRB端面驱动顶针内部采用自动平衡补偿系统,针对毛坯零件或斜面也***。
意大利Tecnologie-FRB端面驱动顶针与一夹一顶的对比
在车削轴类工件中,有时会使用一种卡盘和端面驱动复合的夹具,粗车使用卡爪夹持外圆,***一序精车采用端面驱动,主轴端接双油缸控制。该复合夹具之所以粗精分开,也是因为端驱部分结构限制,不能承载大的切削力。使用飞霸端面驱动夹持加工轴类,不会存在驱动力不足的问题。
端面驱动顶针相比较卡盘和尾座顶针“一夹一顶”的装夹方式,有如下区别和优势:
1.卡盘以夹持工件的外圆定心,存在定位基准不重合引起的误差;而端面驱动是以工件的两中心孔定位,基准一致。
2.卡盘卡爪夹持的工件外圆部分,刀具不能进行切削,需要掉头再次装夹,存在二次装夹引起的误差;端面驱动一次装夹即可完成所有外圆的加工,同轴度更有***。
3.在一些用卡盘不能装夹的工件,如伞齿轮、异形件、偏心件等的粗车和硬车加工中,只要工件两端有中心孔即可采用端面驱动,省时省力。
