| 品牌：REV | 型号：bm | 材质：合金 |
| 拉刀类型：键槽拉刀 | 是否进口：否 | 产地：意大利 |
| 样品或现货：现货 | 是否标准件：标准件 | 适用机床：多款供选 |
| 加工范围：多款 | 是否库存：库存 | 是否批发：批发 |
| 是否跨境货源：否 |

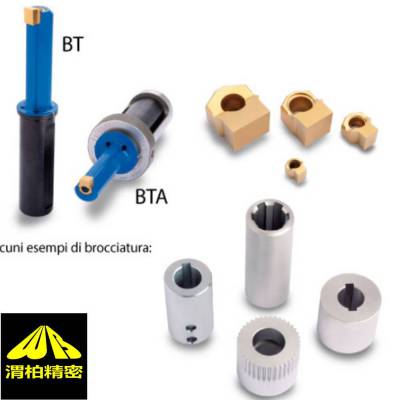

意大利REV键槽拉刀（代工BM键槽拉刀）,允许直接在数控车床和加工中心上实现键槽和插削加工，在无需配备其他机器的情况下，这样可以***加工具有良好的光洁度，并且始终处于公差范围内。此外，在插床和刨床上使用的 REV拉刀，是能够很好的替代传统刀具，并具有***的多功能性和坚固性。
意大利REV键槽拉刀在数控车床应用
数控车床上用于拉削和插削的刀具数控车床用REV 系统的核心是偏心套（***号 1,394,481），它允许所有不具备 Y 轴的车床进行拉削或插削操作，并相对于工件完全轴向对齐。它由刀具用钢材制成，随后进行了淬火和磨削处理。生产的偏心套具有不同尺寸，可以在市场上所有类型的车床上使用。
拉削是一种几乎必须始终***地位于工件中心的加工过程，且误差范围仅为***之几毫米，但是由于机械耦合的原因，安装的刀具与工件中心之间经常存在对称性误差。
REV 偏心套通过为 Y + 0.5 和 Y- 0.5 的旋转运动，允许刀具进行***位的移动。该调节范围在很大程度上足以消除所有对称性误差。偏心套的正面刻有一个刻度尺，每个槽口对应 0.03 毫米的移动。拉销***个工件后，如果检测到误差，将沿一个方向或另一个方向调整偏心套以消除该误差。仅当数控车床不具备 Y 轴时，才需要偏心套；如果车床具备 Y 轴，则无需安装偏心套，因为可以使用数控功能进行精准定位。
意大利REV键槽拉刀系统非常灵活，只需更换刀片即可执行一系列内部轮廓的加工。使用数控车床中可用的分度功能，可以执行四方形、六边形和内齿形轮廓的加工。
意大利REV键槽拉刀在数控铣床应用
对于不具备主轴对齐功能的机器，REV 技术人员设计了一个对齐板，以便可以在加工中心和铣床上正确安装 REV 拉刀。它是一种经过校准的杆，必须旋紧在镶件的位置，并且必须有一个***比较仪（如果需要更高的精度，则为千分比较仪）在其上滑动。一旦刀具相对于待加工工件的参照轴居中，就可以重新组装切削镶件并进行加工。
意大利REV键槽拉刀在插床应用
REV 拉刀除了可以在加工中心和数控车床上使用，也可以在传统机床（例如插床和刨床）上使用，与这些机床上常用的刀具相比，它具有***的刚性和多功能性。REV 系统提供一个方形适配器，用于将刀具固定在插床和刨床上，该适配器允许在四个彼此成 90° 的位置执行孔的加工。它由 39NiCrMO3 制成，淬火后硬度达到58/60 HRC，随后再加以磨削。这种材料的韧性和刚性允许获得具有良好的表面光洁度的加工。方形适配器配有两个螺纹孔，其上旋紧两个 M12x8 平端无头螺钉，用于将刀具固定在适配器内部。正时销用来确保刀具的位置与工作轴***匹配。方形适配器有两种尺寸：分别配有直径 25 毫米的孔和直径 32 毫米的孔。使用方形适配器固定刀具是 REV 提出的解决方案，但它仅是可以在插床和刨床上安装 REV 拉刀的众多方式之一。实际上REV技术人员能够通过修改那些用于在机器上固定部分，来使该刀具适应市场上所有型号的插床和刨床。
